Descripción
GG-BUS 2400 BASIC – Respaldo Victron 2,4 kW con 5,12 o 10,24 kWh
El GG-BUS 2400 BASIC es un sistema de respaldo energético monofásico basado en
Victron Energy y baterías Pytes V5a LiFePO₄.
Ofrece 2,4 kW de potencia continua, hasta 6.000 W de potencia máxima
y permite elegir entre 5,12 kWh o 10,24 kWh de almacenamiento,
con o sin medidor de energía Victron.
6.000 W máx.
5,12 / 10,24 kWh
LiFePO₄
230 V / 50 Hz
UPS < 20 ms

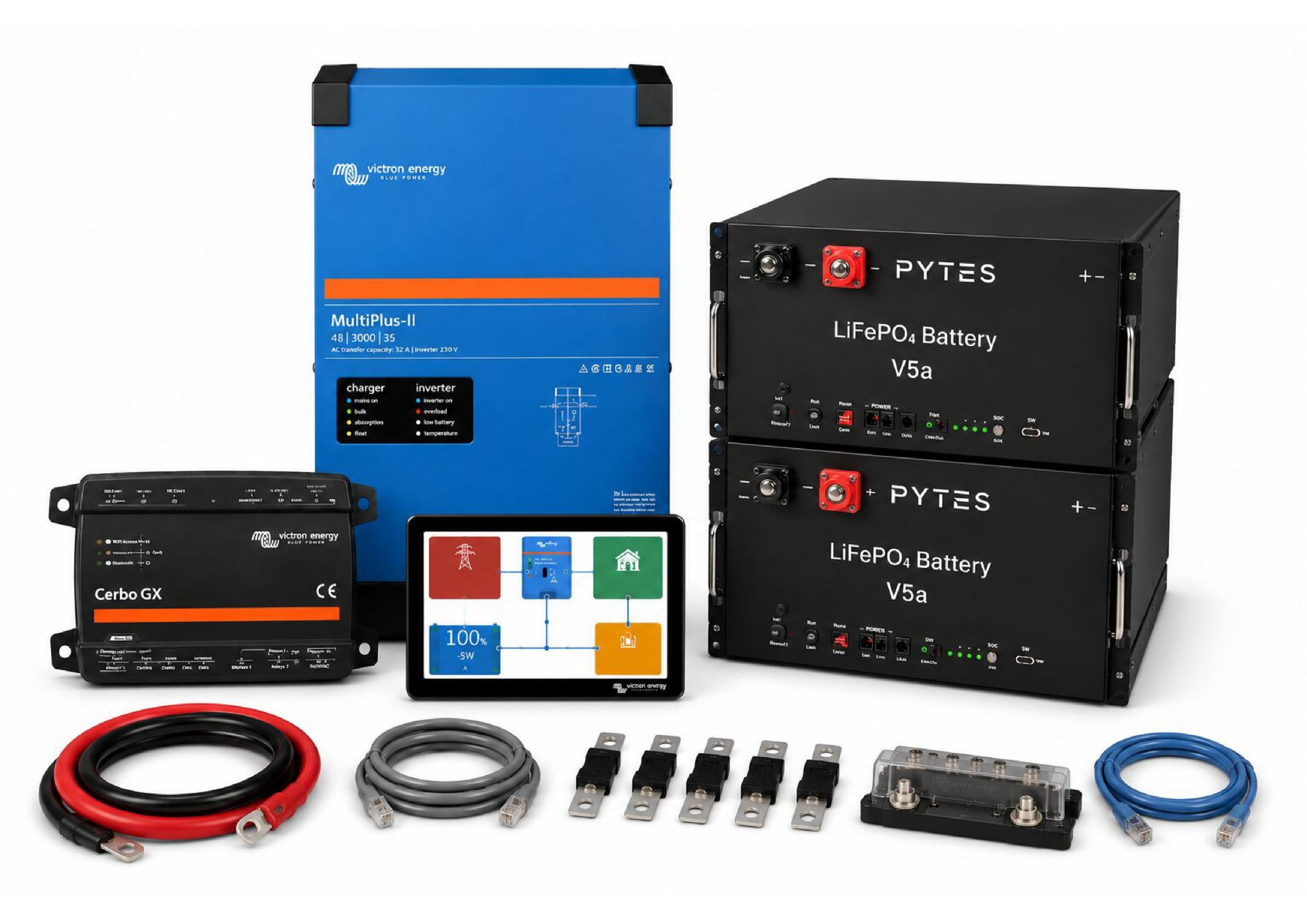

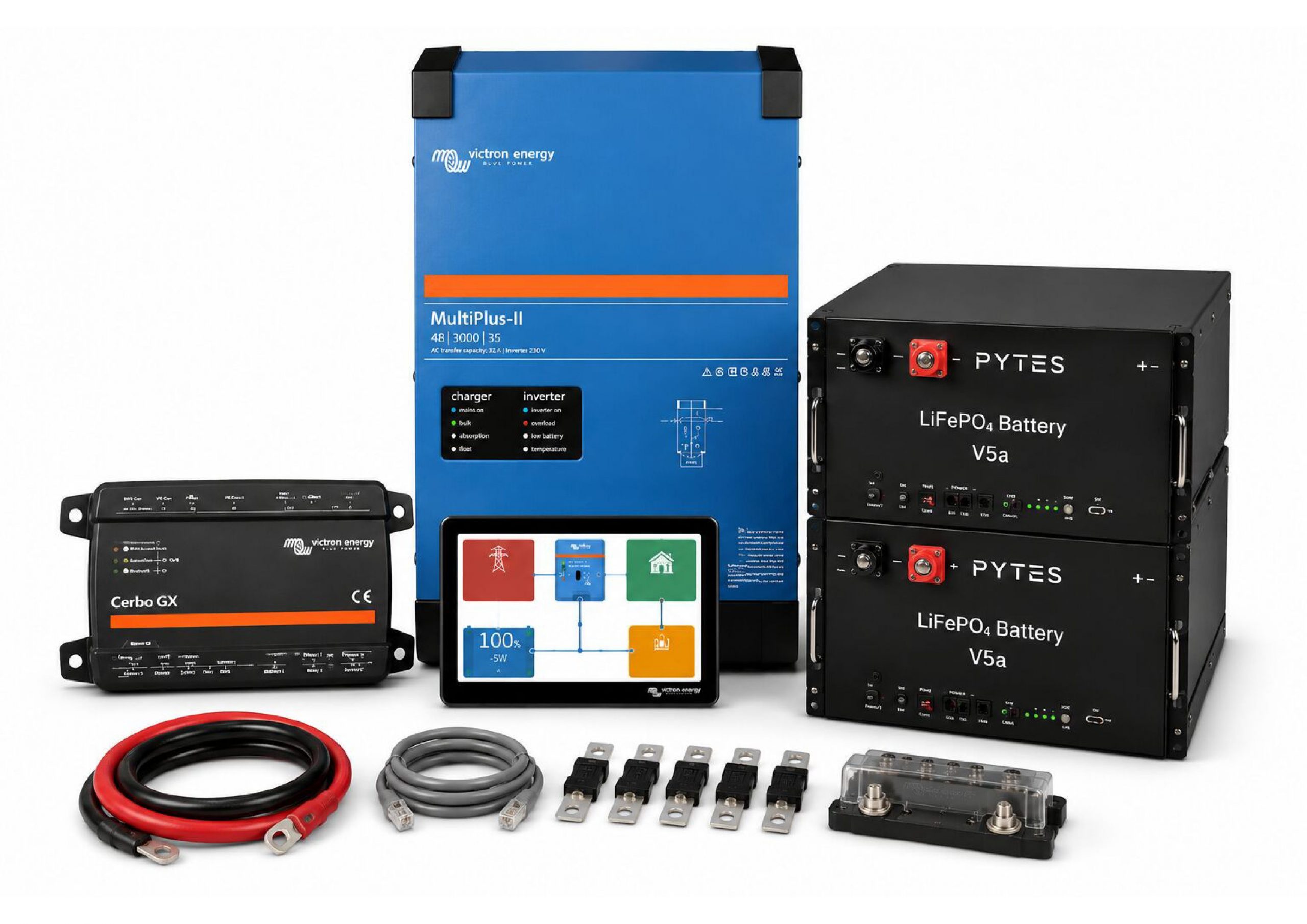

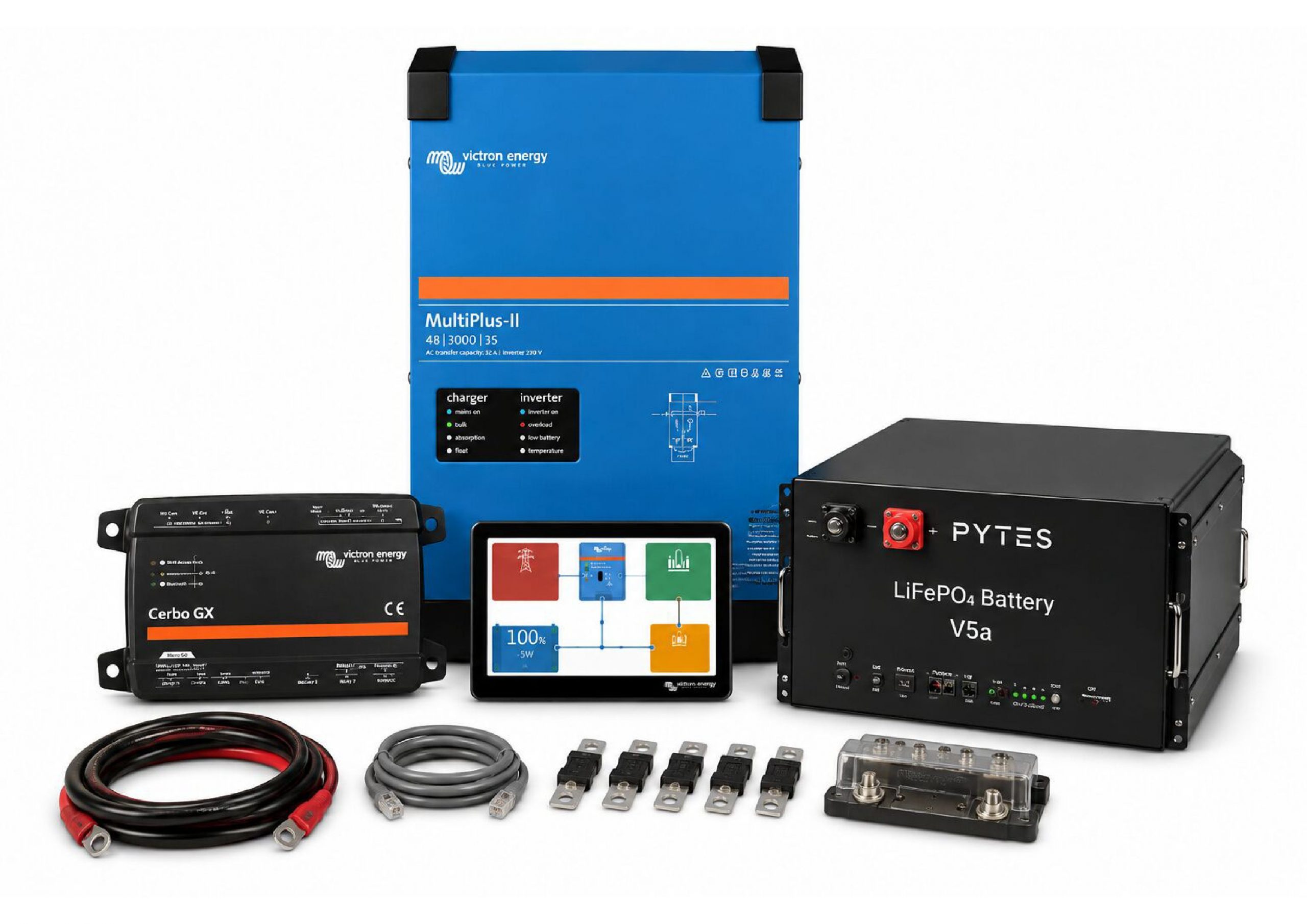

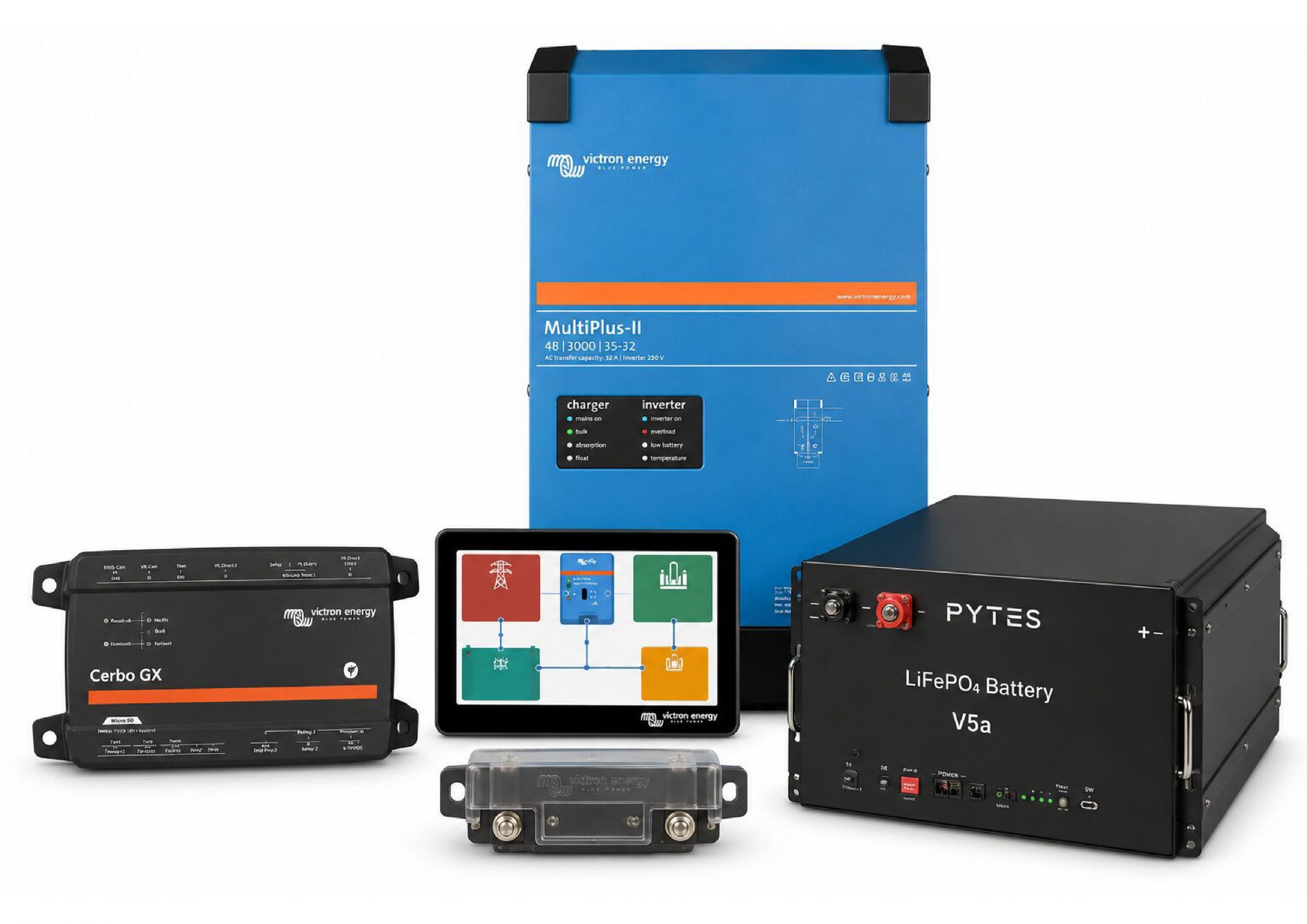

Configuración: Victron MultiPlus-II + Pytes V5a + Cerbo GX MK2 + GX Touch 50 + Lynx Distributor.
Elija la capacidad que necesita
El sistema mantiene la misma plataforma Victron profesional. Usted elige
la capacidad de almacenamiento y si necesita
medidor de energía.
5,12 kWh · Sin medidor
1 × Pytes V5a
5,12 kWh de almacenamiento.
Sistema de respaldo sin medidor Victron.
5,12 kWh · Con medidor
1 × Pytes V5a
5,12 kWh de almacenamiento.
Incluye Victron VM-3P75CT y cable RJ45 de 5 m.
10,24 kWh · Sin medidor
2 × Pytes V5a
10,24 kWh de almacenamiento.
Mayor autonomía sin medidor Victron.
10,24 kWh · Con medidor
2 × Pytes V5a
10,24 kWh de almacenamiento.
Incluye Victron VM-3P75CT y cable RJ45 de 5 m.
¿Qué incluye el GG-BUS 2400 BASIC?
Una solución de respaldo construida alrededor del
Victron MultiPlus-II 48/3000, con almacenamiento Pytes,
distribución DC y monitorización Victron.
Componentes principales
- 1 o 2 × Pytes V5a LiFePO₄ – 5,12 kWh, 51,2 V, 100 Ah cada una.
- 1 × Victron MultiPlus-II 48/3000/35-32 230 V.
- 1 × Victron Lynx Distributor M10.
- 1 × Victron Cerbo GX MK2 para gestión y monitorización.
- 1 × Victron GX Touch 50 para visualización del sistema.
- 1 × cable Victron RJ45 UTP de 3 m.
- 1 × set de 5 fusibles MEGA 125 A / 70 V para sistemas de 48 V.
- 1 × cable de datos Pytes → Victron GX de 3,5 m.
- 1 × juego de cables Pytes V5a de 2 m, 50 mm².
- 1 × cable de batería Offgridtec de 2 m / 35 mm².
- Preconfiguración del sistema para compatibilidad entre MultiPlus y baterías Pytes.
Adicional en las variantes “Con medidor”
- 1 × Victron VM-3P75CT Energy Meter.
- 1 × cable Victron RJ45 UTP de 5 m.
Victron MultiPlus-II 48/3000: el núcleo del sistema
El Victron MultiPlus-II 48/3000/35-32 combina inversor,
cargador de baterías y conmutador de transferencia en una única plataforma.
Está diseñado para aplicaciones de respaldo, almacenamiento energético,
sistemas conectados a red y sistemas aislados.
Potencia continua
Potencia máxima
Sistema batería
Transferencia
Cargador
Eficiencia máxima
Respaldo automático cuando falla la red
Gracias a la función UPS, el MultiPlus-II puede mantener
alimentados los consumos conectados cuando se produce un fallo de red.
La conmutación se realiza en menos de 20 milisegundos,
permitiendo mantener en funcionamiento equipos electrónicos compatibles.
Una solución especialmente interesante para iluminación, comunicaciones,
ordenadores, electrónica, refrigeración y otros consumos esenciales.
¿Qué puedo mantener funcionando en mi vivienda?
Con 2,4 kW de potencia continua, el GG-BUS 2400 BASIC está pensado para respaldar los consumos esenciales de una vivienda. La autonomía dependerá de qué equipos estén funcionando simultáneamente y de si selecciona 5,12 kWh o 10,24 kWh de almacenamiento.
Conservación de alimentos durante cortes eléctricos.
Luces esenciales de la vivienda.
Televisor y equipos electrónicos de consumo moderado.
Router, WiFi y dispositivos de comunicación.
PC, portátil, monitores y equipos de oficina compatibles.
Ventilación doméstica de consumo moderado.
10,24 kWh: ofrece aproximadamente el doble de almacenamiento y permite mantener esos consumos durante más tiempo.
Importante: la autonomía real depende del consumo de cada aparato, del número de equipos utilizados simultáneamente y de sus ciclos de funcionamiento. Equipos de alta potencia o con motores y compresores deben verificarse antes de conectarlos.
Batería Pytes V5a LiFePO₄ – 5,12 kWh por módulo
Cada módulo Pytes V5a utiliza tecnología LiFePO₄ y proporciona
5,12 kWh de energía nominal. El cliente puede seleccionar
un módulo para 5,12 kWh o dos módulos para alcanzar 10,24 kWh.
| Característica | Pytes V5a |
|---|---|
| Tecnología | LiFePO₄ |
| Energía nominal | 5,12 kWh |
| Tensión nominal | 51,2 V |
| Capacidad | 100 Ah |
| Rango de tensión | 44,8–57,6 V |
| Corriente recomendada | 75 A |
| Corriente continua máxima | 100 A |
| Pico | 150 A / 15 s |
| Peso por batería | 44 kg |
| Dimensiones | 440 × 530 × 140 mm |
Cerbo GX MK2 + GX Touch 50: control del sistema
El Victron Cerbo GX MK2 actúa como centro de comunicaciones
y monitorización. Junto con la pantalla GX Touch 50,
permite visualizar los principales parámetros de funcionamiento y gestionar
el sistema de forma sencilla.
La plataforma Victron permite además la supervisión remota compatible
mediante el ecosistema Victron Remote Management (VRM).
¿Con medidor o sin medidor?
Sin medidor
Adecuado cuando el proyecto no requiere inicialmente el
Victron VM-3P75CT incluido en el suministro.

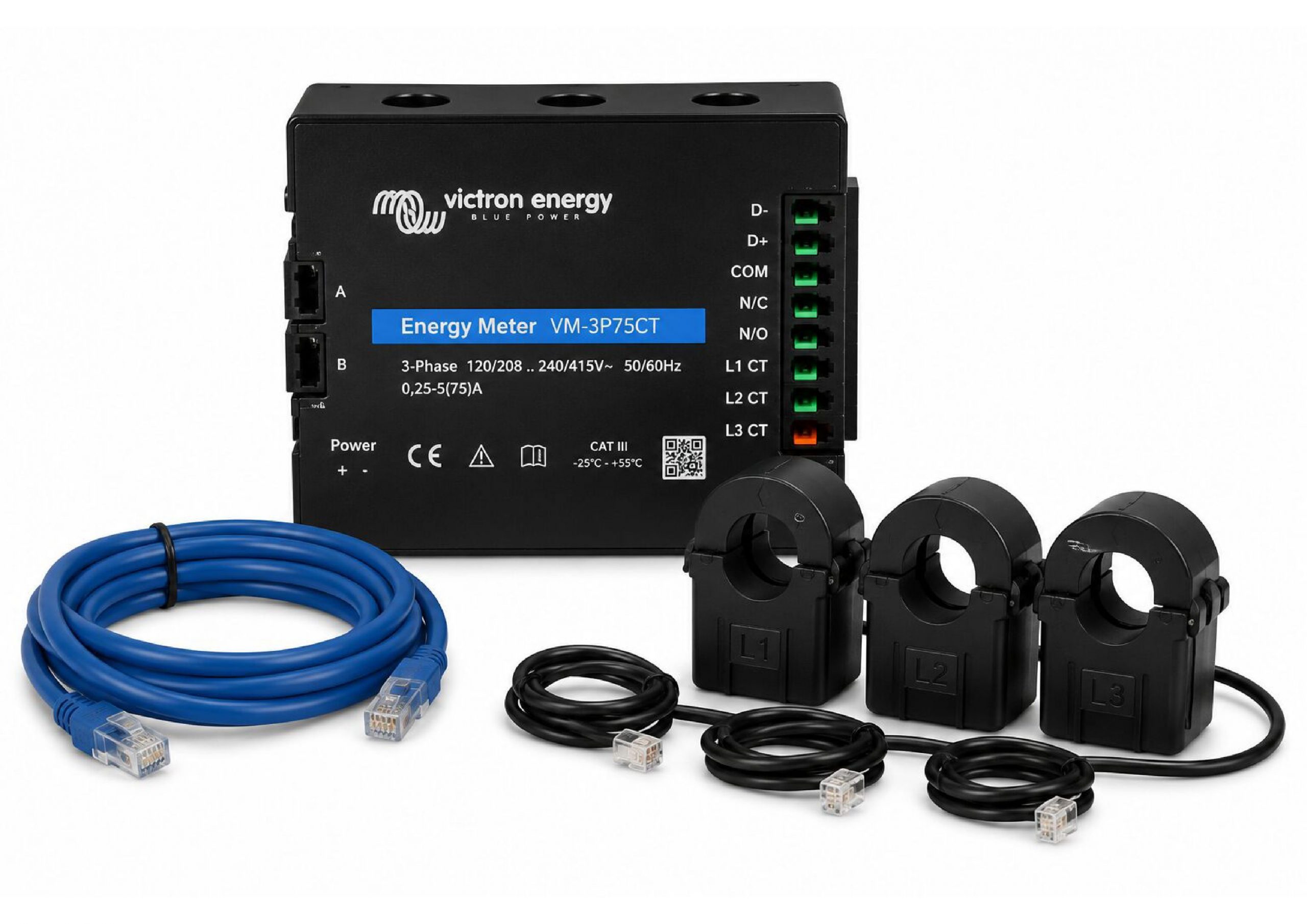

Con medidor Victron VM-3P75CT
La variante incorpora el Victron VM-3P75CT y el cable
RJ45 de 5 m. El medidor permite integrar la medición necesaria para
determinadas configuraciones conectadas a red y aplicaciones ESS.
Importante: para que una configuración ESS sea contemplada
en la preconfiguración correspondiente, el medidor debe adquirirse junto
con el sistema.
¿Para qué está diseñado?
Durante cortes de red.
Consumos esenciales.
Equipos electrónicos compatibles.
Sistemas aislados.
Ampliación con almacenamiento.
Almacenamiento conectado a red.
Sistema de respaldo preparado para integración solar
El GG-BUS 2400 BASIC no incluye módulos fotovoltaicos ni regulador solar MPPT
dentro de esta configuración base.
Puede integrarse posteriormente en un proyecto fotovoltaico dimensionando
los módulos solares, regulador MPPT, estructura, protecciones y cableado
según la instalación.
Especificaciones principales
| Modelo | GG-BUS 2400 BASIC |
|---|---|
| Inversor / cargador | Victron MultiPlus-II 48/3000/35-32 |
| Potencia continua | 2.400 W |
| Potencia máxima | 6.000 W |
| Almacenamiento | 5,12 kWh o 10,24 kWh |
| Baterías | 1 o 2 × Pytes V5a |
| Tecnología | LiFePO₄ |
| Tensión batería | 51,2 V nominal |
| Salida | 230 V AC / 50 Hz |
| Eficiencia máxima | 95 % |
| Protección MultiPlus-II | IP22 |
| Monitorización | Cerbo GX MK2 + GX Touch 50 |
| Medidor | Opcional: Victron VM-3P75CT |
| Fases | Monofásico |
Instalación profesional
El sistema debe ser instalado y puesto en funcionamiento por
personal electricista cualificado.
Antes de la instalación deben verificarse la tensión y frecuencia,
las cargas previstas, protecciones eléctricas, puesta a tierra y
las condiciones específicas del proyecto.
Los equipos con motores, compresores o elevada corriente de arranque
deben verificarse técnicamente antes de conectarlos al sistema.
