Descripción
Sistema Solar Híbrido 3 kVA Victron para viviendas
con 2.250 Wp de potencia fotovoltaica, batería Pylontech LiFePO4 de 3,5 kWh, alimentación de respaldo y monitorización inteligente.
3.000 VA Victron
3,5 kWh LiFePO4
230 V / 50 Hz
Función UPS
Monitorización VRM
Número de artículo: 4-01-019495-002
Configuración: monofásica, 230 V, 50 Hz

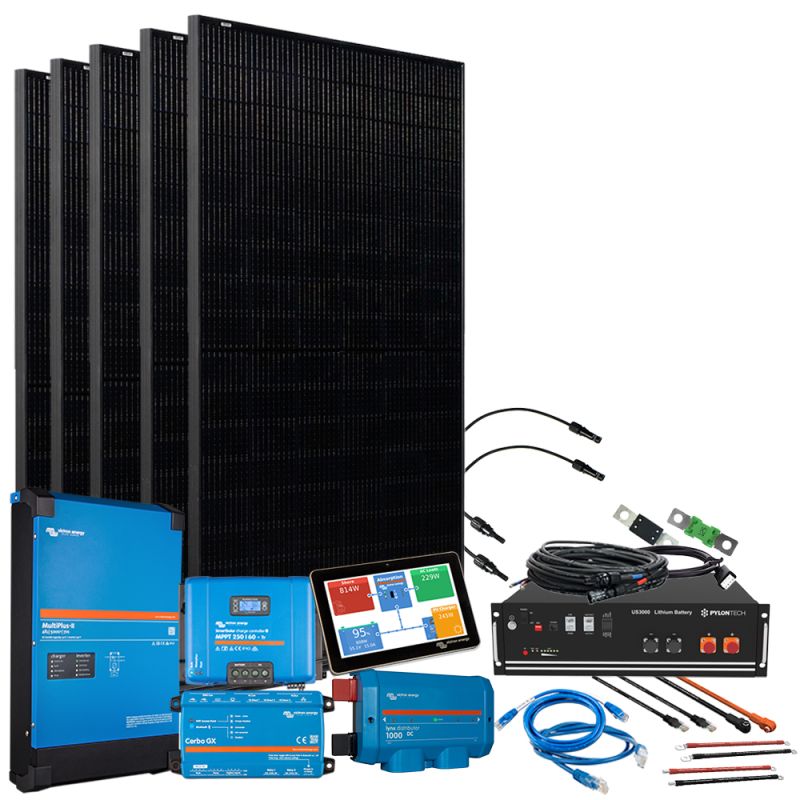

Sistema solar completo para vivienda
El Sistema Solar Híbrido 3 kVA Victron GGDP VICTRON 3K BASIC combina generación solar, almacenamiento de energía y respaldo eléctrico en una sola solución. Está diseñado para viviendas, apartamentos, casas vacacionales y pequeñas oficinas que necesitan reducir el consumo de red y mantener operativos sus equipos esenciales durante interrupciones eléctricas.
5 paneles Luxen Solar de 450 W.
Victron MultiPlus-II 48/3000.
Pylontech US3000C de 3,5 kWh.
Cerbo GX MK2 y GX Touch 50.

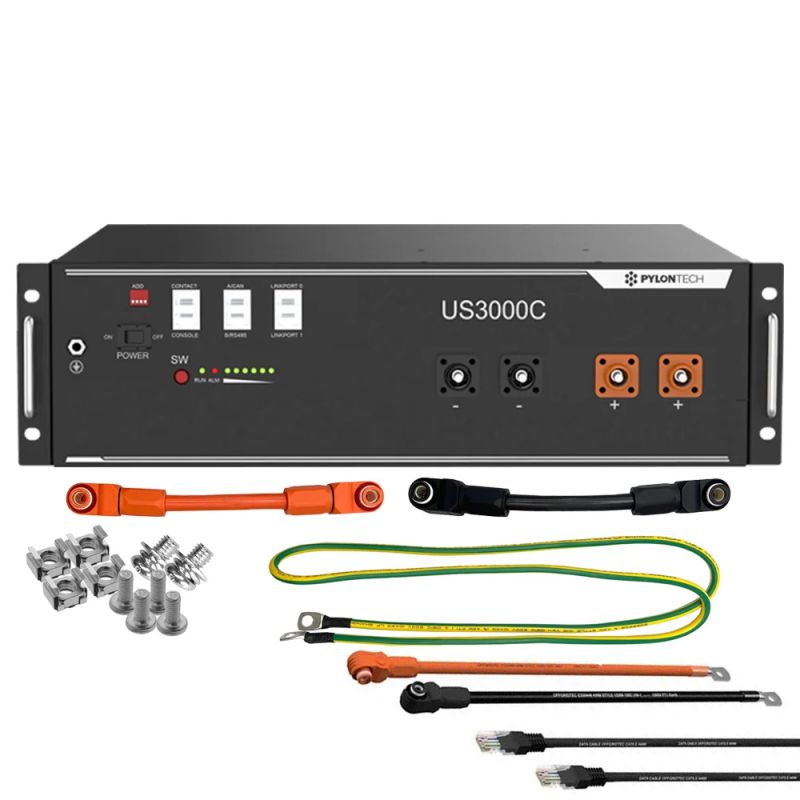

Energía almacenada para cuando la necesite
La batería Pylontech US3000C utiliza tecnología LiFePO4 y dispone de un sistema de gestión BMS integrado. Almacena la energía producida durante el día para utilizarla por la noche o durante cortes de corriente.
- Capacidad nominal aproximada de 3,5 kWh.
- Tecnología LiFePO4 de larga duración.
- BMS integrado para supervisión y protección.
- Diseño modular y ampliable.
- Sistema de batería de 48 V.

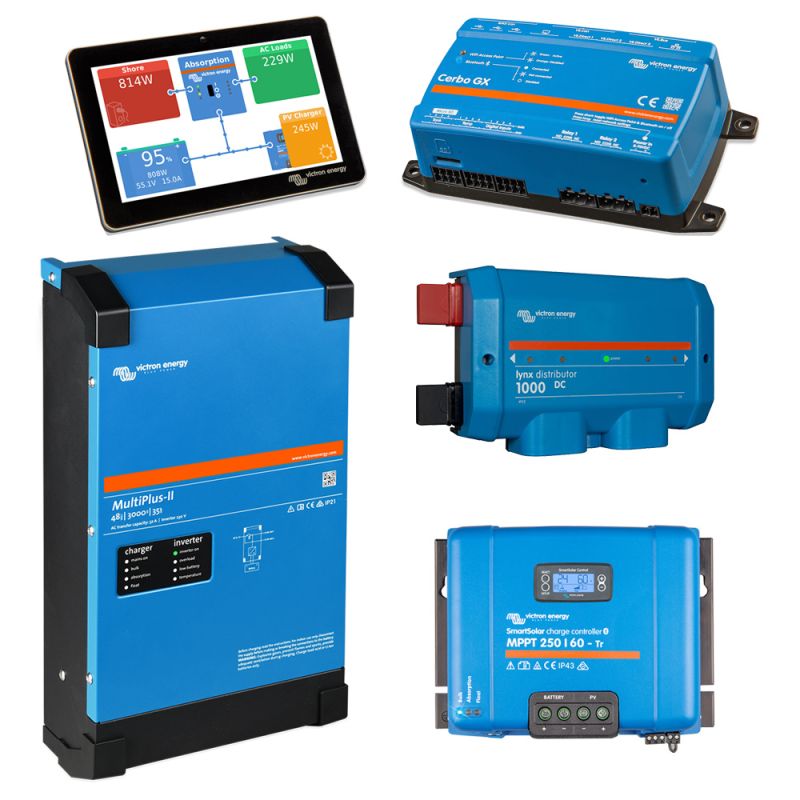

Tecnología profesional Victron Energy
El sistema utiliza componentes Victron Energy coordinados para gestionar la energía solar, la batería, la red eléctrica y los circuitos de respaldo.
- MultiPlus-II 48/3000: inversor, cargador y transferencia automática.
- SmartSolar MPPT 250/60: gestión eficiente de los paneles solares.
- Cerbo GX MK2: centro de comunicación y control.
- GX Touch 50: pantalla táctil para visualizar el sistema.
- Lynx Distributor: distribución y protección de corriente continua.
¿Qué equipos puede alimentar?
Adecuado para consumos residenciales esenciales. La autonomía y el funcionamiento simultáneo dependen de la potencia real de cada equipo y del estado de carga de la batería.
Los equipos con motores, compresores o resistencias eléctricas deben verificarse antes de conectarlos.

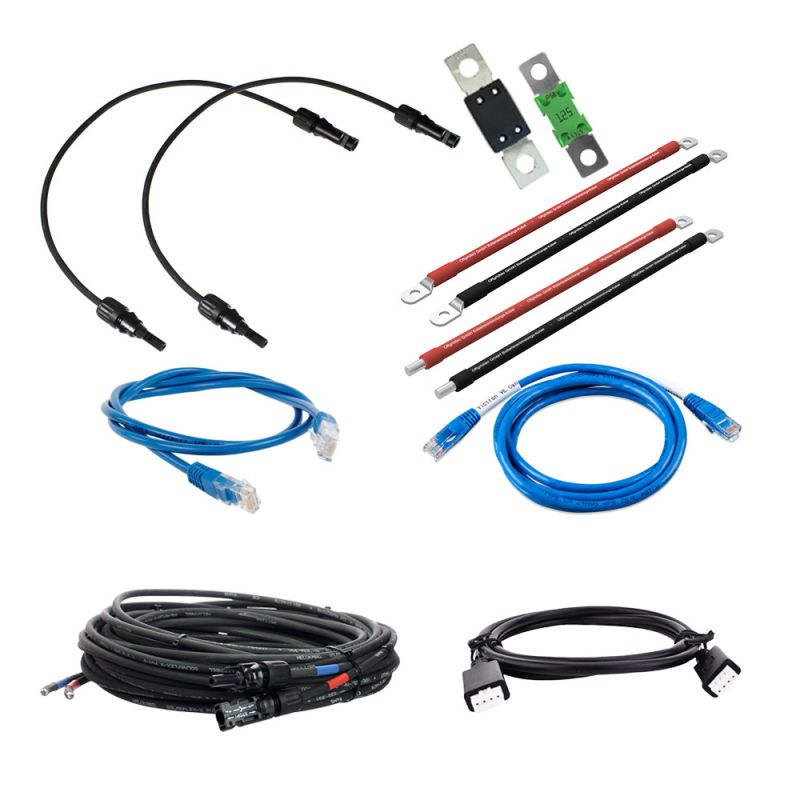

Cableado y accesorios incluidos
- Cables solares para los módulos fotovoltaicos.
- Cables de batería.
- Cable VE.Can para comunicación con la batería.
- Cable VE.Direct para el regulador MPPT.
- Cables RJ45 para comunicación Victron.
- Conectores solares.
- Fusibles MEGA para el sistema de 48 V.
- Sistema preconfigurado para los componentes suministrados.

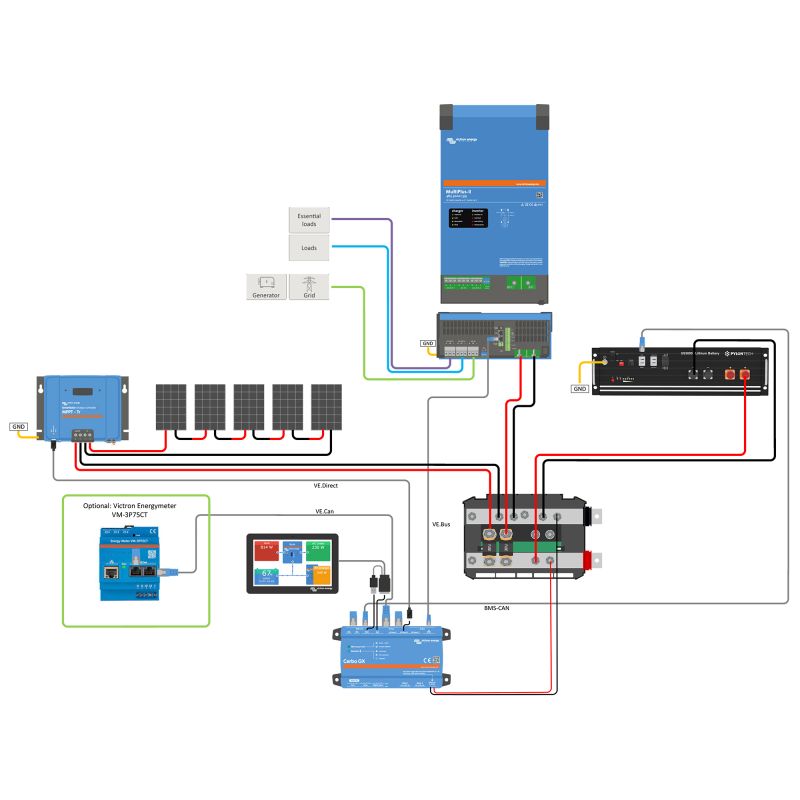

Control completo del flujo de energía
Los paneles solares alimentan el regulador MPPT, que carga la batería Pylontech. El MultiPlus-II suministra energía a los consumos seleccionados y puede utilizar la red o un generador cuando estén disponibles. El Cerbo GX centraliza la información y permite monitorizar el sistema.
Especificaciones principales
| Potencia fotovoltaica | 2.250 Wp |
|---|---|
| Paneles solares | 5 × Luxen Solar TOPCon N-Type bifacial de 450 W |
| Inversor-cargador | Victron MultiPlus-II 48/3000 |
| Potencia nominal | 3.000 VA |
| Potencia continua indicada | 2.400 W a 25 °C |
| Potencia pico | 5.500 W |
| Batería | 1 × Pylontech US3000C LiFePO4 |
| Capacidad nominal | 3,5 kWh |
| Sistema de batería | 48 V |
| Regulador solar | Victron SmartSolar MPPT 250/60 |
| Monitorización | Cerbo GX MK2, GX Touch 50 y Victron VRM |
| Red eléctrica | 230 V / 50 Hz / monofásica |
| Función de respaldo | Sí, alimentación UPS para circuitos seleccionados |
| Número de artículo | 4-01-019495-002 |
Elementos que deben seleccionarse según el proyecto
Estructura y cubierta
- Sistema de montaje de los paneles.
- Anclajes según el tipo de tejado.
- Rieles, grapas y tornillería.
Protecciones eléctricas
- Caja de protección DC.
- Caja de protección AC.
- SPD AC y DC.
- Interruptores y protección diferencial.
Instalación
- Sistema de puesta a tierra.
- Cableado adicional según distancia.
- Canalizaciones y material de fijación.
Preparado para futuras ampliaciones
El Sistema Solar Híbrido 3 kVA Victron está preparado para futuras ampliaciones tanto en capacidad de almacenamiento como en potencia fotovoltaica.
Posibilidad de estudiar baterías Pylontech adicionales compatibles.
Ampliación mediante módulos y reguladores MPPT correctamente dimensionados.
Supervisión mediante Cerbo GX y plataforma Victron VRM.
Plataforma adaptable a configuraciones paralelas o trifásicas validadas.
Compatibilidad eléctrica
Esta configuración está preparada para instalaciones monofásicas de 230 V y 50 Hz. Es adecuada para Alemania y otros mercados con una red eléctrica compatible.
Para Centroamérica y el Caribe se debe utilizar una versión específicamente validada para la tensión, frecuencia, protecciones y normativa del país de destino. Esta versión no debe conectarse directamente a redes de 120 V o 60 Hz sin adaptación técnica.
Instalación profesional
La instalación del Sistema Solar Híbrido 3 kVA Victron debe ser realizada por personal cualificado siguiendo las especificaciones del fabricante.
Antes del montaje deben verificarse el tipo de red, las cargas, el campo fotovoltaico, las protecciones AC/DC, la puesta a tierra y la normativa aplicable.
Las especificaciones y el contenido del suministro pueden ser actualizados por los fabricantes. Para la instalación se utilizará siempre la documentación técnica vigente de Victron Energy, Pylontech y Luxen Solar.
Más información técnica de los fabricantes:
Victron Energy |
Pylontech
